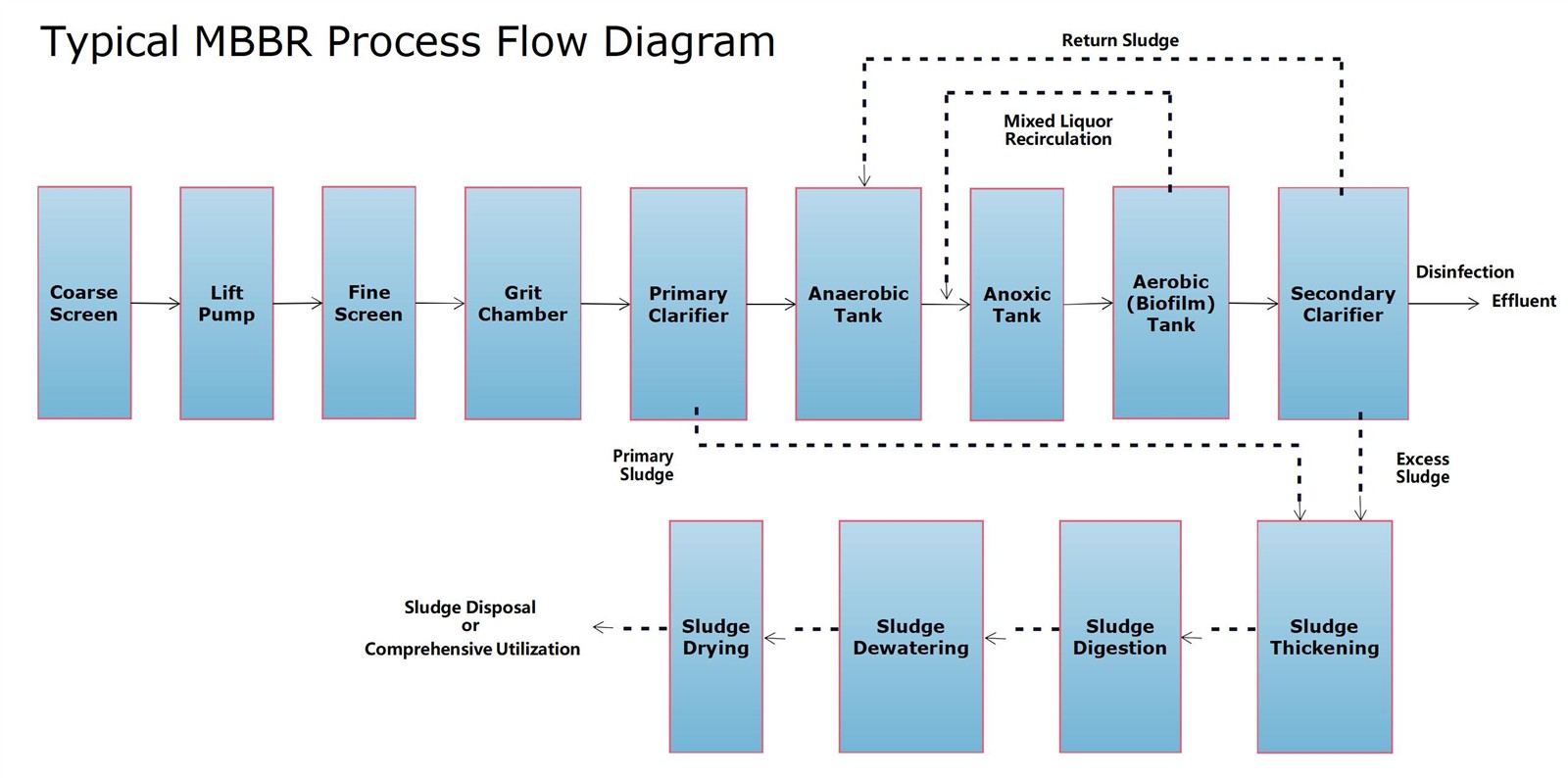

Типична диаграма на потока на MBBR процеса

Груб Екран

Използва се за отстраняване на по -големи твърди отломки от отпадни води, като пластмаси, клони и подобни материали.

Повдигнете Помпа

Използва се за повдигане на отпадни води от по -ниско ниво до по -високо ниво за последващо третиране.

Добре Екран

Използва се за отстраняване на по -малки твърди отломки от отпадни води, като фини частици, влакна и подобни материали.

Песъчинка Камера

Използва се за отстраняване на по -тежки неорганични частици от отпадни води, като пясък и чакъл, за предотвратяване на износване или запушване в оборудване за пречистване надолу по веригата.

Първичен Изчиствател

Първичен резервоар за утаяване, използван в началния етап на пречистване на отпадъчните води за отстраняване на суспендираните твърди частици и известна органична материя чрез утаяване на гравитацията.

Анаеробни Резервоар

Използва се за разграждане на органичната материя при анаеробни условия чрез анаеробни микроорганизми, обикновено за лечение на високоцентрични органични отпадни води или храносмилане на утайки.

Аноксична Резервоар

Използва се за извършване на денитрификация при условия с нисък кислород, превръщайки нитратния азот в азотен газ, като по този начин се отстранява азотните замърсители от отпадните води.

Аеробни (биофилм) Резервоар

Използва се при аеробни условия за разграждане на органичната материя чрез аеробни микроорганизми и носители на биофилми, като същевременно насърчава нитрификацията за отстраняване на органичната материя и амонячния азот от отпадните води.

Смесен алкохол Рециркулация

Се отнася до рециркулацията на смесена алкохол (съдържаща активирана утайка и отпадни води) от аеробния резервоар или реактора към отдела за пречистване на предния край (като аноксичния резервоар) за подобряване на биологичните процеси на лечение като денитрификация.

Вторичен Изчиствател

Вторично утаяванеРезервоар, използва се след процеса на биологично лечение за разделяне на активирана утайка и биофилм чрез утаяване на гравитацията, като се гарантира, че отпадъчните води отговарят на стандартите за качество на водата.

Връщане Утайка

Се отнася до активираната утайка, върната от вторичния резервоар за утаяване в отделението за биологично обработка (като аеробния или анаеробния резервоар) за поддържане на микробната концентрация и ефективността на лечението в системата.

Дезинфекция

Се отнася до използването на химически, физически или биологични методи за убиване или отстраняване на патогенни микроорганизми от отпадни води, като се гарантира, че отпадъчните води отговарят на стандартите за безопасност.

Първичен Утайка

Се отнася до утайките, разделени от утаяване на гравитацията в основния резервоар за утаяване, съдържащ предимно суспендирани твърди частици и някаква органична материя.

Излишък Утайка

ОтпадъциАктивирана утайка(Беше), се отнася до излишната активирана утайка, генерирана по време на процеса на биологично лечение, което обикновено трябва да бъде отстранено от системата за по -нататъшно лечение или изхвърляне.

Утайка Удебеляване

Използва се за намаляване на обема на утайките и увеличаване на твърдото съдържание чрез гравитация или механични методи, улесняване на последващо лечение или изхвърляне.
